主要技術參數

基本型
 測量范圍：500～6000mm范圍內任意選擇
 指標誤差：±10mm
 介質密度：≥0.45g/cm3
 介質溫度：-80～200℃
 工作壓力：PN1.0、1.6、2.5、4.0MPa。
 介質粘度：≤150cP
 接液材質：1Cr18Ni9Ti不銹鋼。
 連接法蘭：PN≤2.5MPa JB/T81-94
PN≥4.0MPa JB/T82.2-94
DN20、凸面法蘭
 •排污接管：G1/2(內)
 保溫夾套接頭：G1/2內螺紋，耐壓＜0.3Mpa
頂置型
 測量范圍：500-3000(mm)
 指標誤差：±10mm
 介質密度：≥0.45g/cm3(上角標)
 介質溫度：-80～200℃
 工作壓力：PN1.0、1.6、2.5、4.0Mpa
 介質粘度：≤150cP
 接液材質：1Cr18Ni9Ti不銹鋼
 連接法蘭：PN 1.6 DN150  JB/T81-94

遠傳裝置
報警器
 觸點容量：24V 0.2A
 輸出形式：常開、常閉開關信號
 工作壽命：＞105次
 供電電源：DC24V
 環境溫度：-40～60℃
 出 線 口：M20×1.5(內)

 遠傳量程：0～6000mm。
 精 度：±10mm。
 負載電阻：500Ω(在24VDC供電時)。
 供電電源：DC 24V。
 環境溫度：-40～60℃
 出 線 口：M20×1.5(內)
 防爆形式：隔爆型ExdIIBT4

工作原理
UHZ型磁浮子液位計是由基本型、液位報警器和液位遠傳裝置三部分組成。
基本型是按阿基米德定理和磁性材料磁力線耦合性質造成。根據上述原理，將液位的變化線性地傳遞給磁翻轉液位指示器，從而達到測量和顯示液位的目的。
液位報警器是根據磁鋼特性，通過觸點開關，使液位報警器觸點按液位的給定值動作，從而達到液位的控制、報警和事故聯鎖的目的。

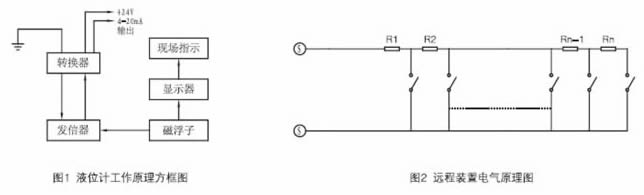

液位遠傳裝置亦是根據磁鋼特性通過干簧管組及轉換器將液位的變化轉換成4～20mA標準信號，進行遠傳實現液位的測量、記錄和控制。如圖1、2所示

結構及安裝尺寸

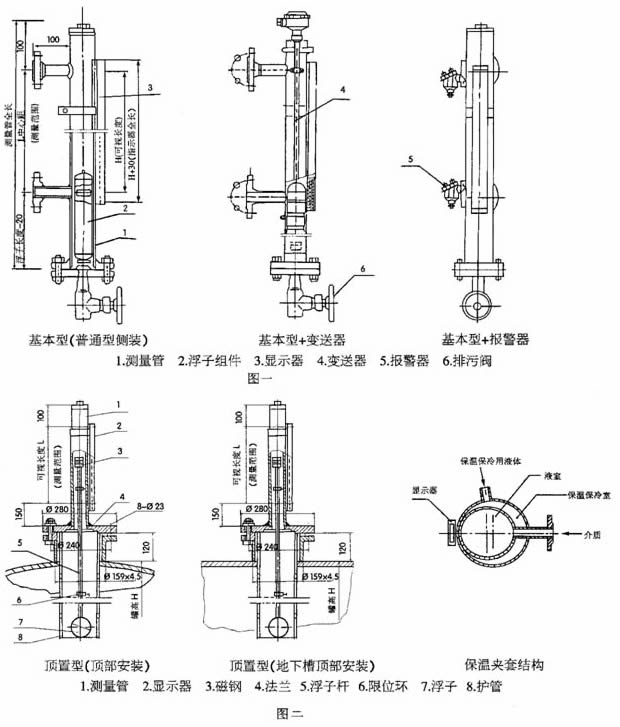

UHZ系列磁浮子按其功能可分為：基本型（現場指示型）、帶上、下限報警器型及變送器型三種。如圖一所示。頂部安裝或地下槽頂部安裝如圖二所示。按其參數來分有：基本型、高溫型，高壓型，防腐型、防霜型及保溫夾套型

訂貨須知

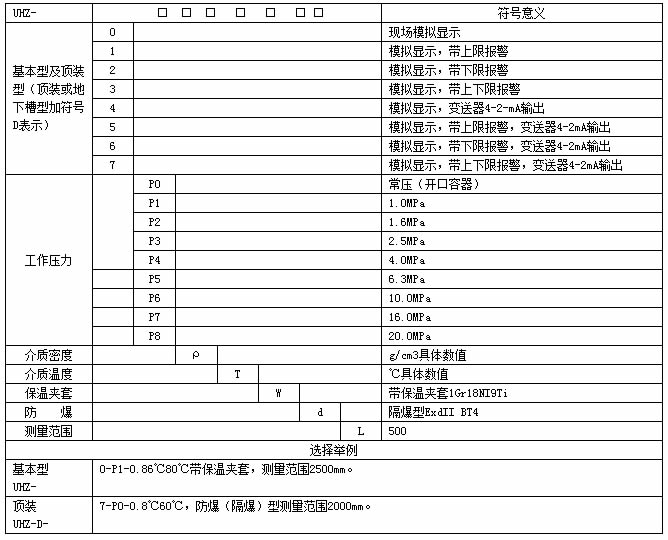

用戶訂貨時應按選型填寫型號并注明法蘭標準、測量范圍及對液位計的防腐蝕性要求。用戶如有特殊要求，請訂貨時說明。
